La conexión en paralelo es un concepto fundamental en los sistemas eléctricos. Permite combinar múltiples componentes o dispositivos en un circuito eléctrico de manera eficiente y segura. En este artículo, exploraremos cómo funciona la conexión en paralelo y por qué es esencial en los sistemas eléctricos modernos.
¿Qué es la conexión en paralelo?
La conexión en paralelo consiste en conectar los terminales positivos de varios componentes o dispositivos eléctricos directamente entre sí, y de manera similar, conectar los terminales negativos entre sí. En este tipo de conexión, todos los componentes están conectados en una configuración paralela y comparten la misma diferencia de potencial (voltaje) en todos los puntos.

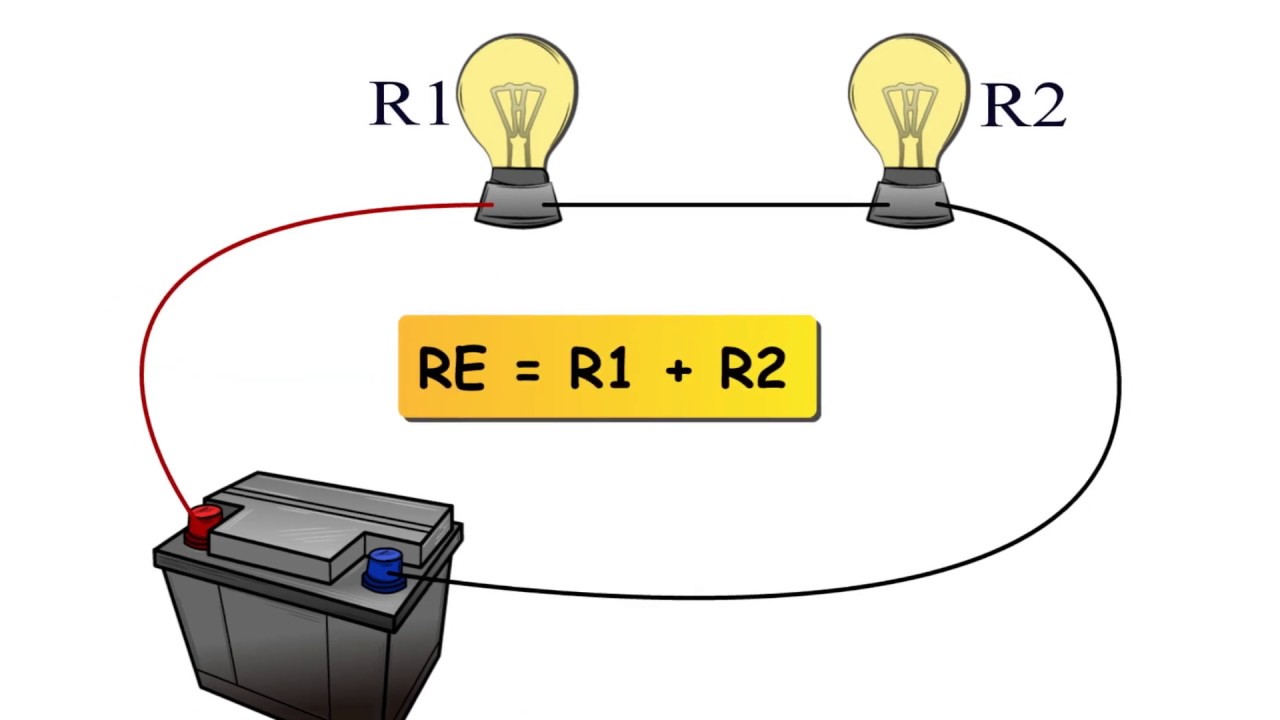

En contraste, la conexión en serie implica conectar los terminales positivos de un componente al terminal negativo del componente adyacente, formando una cadena o circuito en serie. La conexión en serie puede ser útil en algunos escenarios, pero para muchos sistemas eléctricos, la conexión en paralelo ofrece ventajas significativas.
Ventajas de la conexión en paralelo
La conexión en paralelo presenta varias ventajas clave en comparación con la conexión en serie. Algunas de las principales ventajas incluyen:
Mayor capacidad de corriente
En un circuito en paralelo, cada componente tiene su propio camino para la corriente eléctrica. Esto significa que la corriente total suministrada al circuito se divide entre los componentes en paralelo, lo que resulta en una mayor capacidad de corriente global. Si un componente se desconecta o falla, los demás componentes continúan operando sin interrupciones significativas.
Facilidad de expansión y modificación
La conexión en paralelo permite la adición o eliminación fácil de componentes sin afectar el funcionamiento general del sistema. Esto es especialmente útil en situaciones en las que se requiere una mayor capacidad o cuando es necesario reemplazar un componente defectuoso.
Estabilidad en el suministro de potencia
Debido a la distribución de corriente en paralelo, la conexión en paralelo garantiza un suministro de potencia más estable. Incluso si un componente tiene una resistencia más alta, no afectará significativamente la tensión suministrada a los demás componentes.
Reducción de pérdidas de energía
En la conexión en paralelo, cada componente recibe el voltaje suministrado por la fuente de alimentación. Esto reduce las pérdidas de energía asociadas con la suma de voltajes a lo largo de un circuito en serie. La reducción en las pérdidas de energía también conduce a una mayor eficiencia global del sistema.
¿Cómo funciona la conexión en paralelo?
Para comprender cómo funciona la conexión en paralelo, primero debemos explorar cómo se comporta la corriente y la diferencia de potencial en este tipo de conexión.
En un circuito en paralelo, la diferencia de potencial o voltaje es el mismo en todos los componentes conectados en paralelo. Esto se debe a que los terminales positivos están conectados a un punto común y los terminales negativos están conectados a otro punto común.
La corriente eléctrica se divide entre los componentes en paralelo, según sus resistencias individuales. Los componentes de menor resistencia tendrán una corriente más alta, mientras que los componentes de mayor resistencia tendrán una corriente más baja. Sin embargo, la suma de todas las corrientes en los componentes en paralelo será igual a la corriente que fluye desde la fuente de alimentación.
En términos matemáticos, la resistencia total de los componentes en paralelo se calcula utilizando la fórmula:
1 / Rt = 1 / R1 + 1 / R2 + 1 / R3 + … + 1 / Rn
Donde Rt es la resistencia total y R1, R2, R3, … Rn son las resistencias individuales de los componentes en paralelo.
Aplicaciones de la conexión en paralelo
La conexión en paralelo se utiliza en una amplia variedad de aplicaciones en sistemas eléctricos. Algunos ejemplos comunes incluyen:
Sistemas de iluminación
En los sistemas de iluminación, las bombillas se conectan en paralelo para garantizar una iluminación uniforme y estable en todo el espacio. Si una bombilla se quema o se desconecta, las demás bombillas continúan funcionando sin problemas.
Baterías y sistemas de almacenamiento de energía
Las baterías y los sistemas de almacenamiento de energía suelen estar conectados en paralelo para aumentar la capacidad de almacenamiento. Esto permite una mayor autonomía y una distribución eficiente de la carga entre las baterías.
Electrodomésticos y dispositivos electrónicos
En los hogares, muchos electrodomésticos y dispositivos electrónicos están conectados en paralelo a través de tomas de corriente. Esto permite utilizar múltiples dispositivos al mismo tiempo sin afectar la potencia suministrada a cada uno de ellos.
Cuidados al trabajar con la conexión en paralelo
Aunque la conexión en paralelo ofrece muchas ventajas, también existen consideraciones y precauciones que deben tenerse en cuenta al trabajar con ella:
Equilibrado de corriente
Es importante asegurarse de que los componentes en paralelo tengan valores de resistencia similares para lograr un equilibrio adecuado de corriente. Si hay una gran variación en las resistencias, es posible que la corriente no se divida de manera uniforme, lo que puede provocar un rendimiento deficiente o daños en los componentes.
Protección contra cortocircuitos
En un circuito en paralelo, si se produce un cortocircuito en uno de los componentes, puede dañar no solo ese componente, sino también los demás componentes en paralelo. Por lo tanto, es importante utilizar dispositivos de protección, como fusibles o interruptores automáticos, para prevenir daños causados por cortocircuitos.
Reducción de la carga en la fuente de alimentación
Al conectar múltiples componentes en paralelo, es importante asegurarse de que la fuente de alimentación pueda soportar la carga total. Si la carga total supera la capacidad de la fuente de alimentación, puede llevar a una caída de voltaje o incluso a un fallo en el suministro de energía.
La conexión en paralelo es esencial en los sistemas eléctricos modernos debido a sus numerosas ventajas, como una mayor capacidad de corriente, facilidad de expansión y estabilidad en el suministro de potencia. Comprender cómo funciona la conexión en paralelo y sus aplicaciones puede ayudar a diseñar y mantener sistemas eléctricos eficientes y confiables.
¿Puedo conectar componentes en serie y en paralelo en el mismo circuito?
Sí, es posible combinar componentes en serie y en paralelo en un circuito, según las necesidades del sistema. Esta combinación permite aprovechar las ventajas de ambos tipos de conexiones y optimizar el rendimiento general del circuito.
¿Qué sucede si uno de los componentes en paralelo falla?
En un circuito en paralelo, si uno de los componentes falla o se desconecta, los demás componentes continuarán funcionando. Sin embargo, la carga total del circuito se redistribuirá entre los componentes restantes.
¿La conexión en paralelo reduce la vida útil de los componentes?
La conexión en paralelo en sí misma no reduce la vida útil de los componentes. Sin embargo, es importante asegurarse de que la carga total no supere las especificaciones de los componentes individuales para evitar daños y desgaste prematuro.
