Qué es un cilindro hidráulico y cómo funciona
Antes de entrar en los detalles sobre cómo calcular la fuerza de un cilindro hidráulico, es importante entender qué es y cómo funciona este componente esencial en muchos sistemas hidráulicos.
Un cilindro hidráulico es un dispositivo mecánico que convierte la energía hidráulica en energía mecánica lineal. Consiste en un cilindro que alberga un émbolo o pistón que se mueve hacia adelante y hacia atrás dentro del cilindro.
El cilindro se llena de un fluido incompresible, generalmente aceite hidráulico, que es empujado hacia el émbolo a través de una válvula de control. La presión generada por el fluido actúa sobre el émbolo, lo que hace que se mueva y ejerza una fuerza en el extremo del cilindro.
Cómo calcular la fuerza de un cilindro hidráulico: paso a paso
Calcular la fuerza de un cilindro hidráulico es esencial para determinar si un sistema hidráulico puede manejar el peso o la carga que se le aplica. Aquí tienes una guía paso a paso para calcular esta fuerza:
Determina el diámetro del cilindro:
El diámetro del cilindro es la medida del diámetro interno del cilindro. Mídela con una cinta métrica o un calibrador para obtener una medida precisa.
Calcula el área del pistón o émbolo:
Una vez que tengas el diámetro del cilindro, puedes calcular el área del pistón o émbolo utilizando la fórmula A = π * (diámetro/2)². Asegúrate de utilizar el valor del radio (diámetro/2) al cuadrado.
Convierte la presión a psi:
La presión hidráulica generalmente se mide en psi (libra por pulgada cuadrada). Si tienes la presión en una unidad diferente, conviértela a psi utilizando una tabla de conversión o una calculadora.

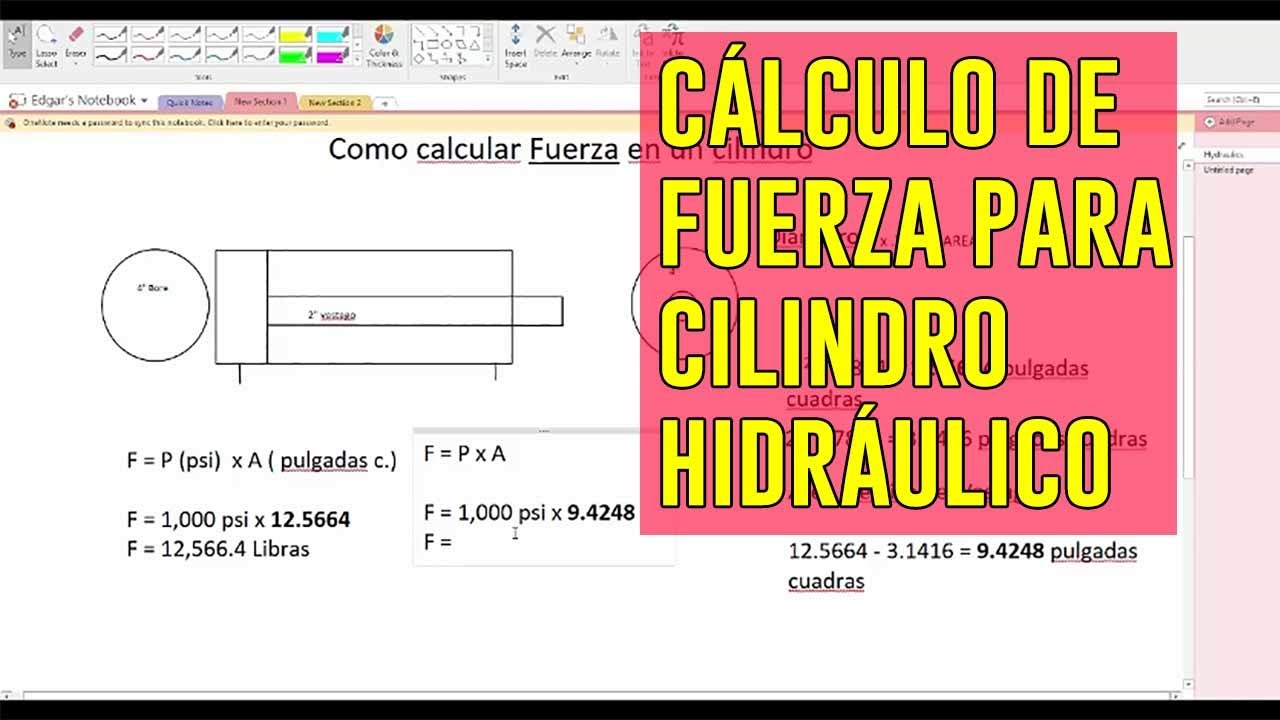

Calcula la fuerza:
Finalmente, utiliza la fórmula F = A * P para calcular la fuerza. A es el área del pistón o émbolo que calculaste anteriormente, y P es la presión en psi.
Una vez que has realizado estos cálculos, obtendrás la fuerza en libras o en la unidad de medida que hayas utilizado para la presión. Recuerda que esta fórmula es válida para cilindros de simple efecto, donde la fuerza se aplica en una dirección. En cilindros de doble efecto, donde la fuerza se aplica en ambas direcciones, se deben realizar cálculos adicionales.
Consejos para calcular la fuerza de un cilindro hidráulico de manera precisa
Aquí tienes algunos consejos adicionales para calcular la fuerza de un cilindro hidráulico de manera precisa:
Verifica las especificaciones del fabricante:
Siempre es recomendable consultar las especificaciones del fabricante del cilindro hidráulico. El fabricante proporcionará información sobre las dimensiones, presiones de trabajo y limitaciones del cilindro, lo que te ayudará a realizar cálculos más precisos.
Considera las pérdidas de presión:
En muchos casos, habrá pérdidas de presión en el sistema hidráulico debido a la fricción, fugas y otros factores. Es importante tener en cuenta estas pérdidas al calcular la fuerza real que se ejercerá en el cilindro.
Utiliza unidades de medida consistentes:
Asegúrate de utilizar unidades de medida consistentes en todos los cálculos. Si conviertes la presión a psi, asegúrate de que el diámetro del cilindro también esté en pulgadas y el área resultante esté en pulgadas cuadradas.
Recuerda la seguridad:
Siempre ten en cuenta las precauciones de seguridad al trabajar con sistemas hidráulicos. Las fuerzas generadas por los cilindros hidráulicos pueden ser significativas y pueden representar un peligro para las personas u objetos cercanos si no se toman las precauciones adecuadas.
¿Puedo calcular la fuerza de un cilindro hidráulico sin conocer la presión?
No, la presión es un factor crucial para calcular la fuerza de un cilindro hidráulico. Sin conocer la presión, no se puede determinar la fuerza generada por el cilindro.
¿Puedo utilizar esta fórmula para todos los cilindros hidráulicos?
La fórmula F = A * P es válida para cilindros hidráulicos de simple efecto, donde la fuerza se aplica en una dirección. Para cilindros de doble efecto, donde la fuerza se aplica en ambas direcciones, se deben realizar cálculos adicionales para determinar la fuerza total.
¿Necesito conocimientos avanzados de matemáticas para calcular la fuerza de un cilindro hidráulico?
No, los cálculos para determinar la fuerza de un cilindro hidráulico son relativamente simples y se pueden realizar utilizando fórmulas básicas de geometría y conversiones de unidades de medida. Sin embargo, es importante asegurarse de utilizar las unidades de medida correctas y seguir los pasos adecuados para obtener resultados precisos.
Con esta guía completa paso a paso, ahora tienes los conocimientos necesarios para calcular la fuerza de un cilindro hidráulico. Recuerda siempre tener en cuenta las especificaciones del fabricante y tomar las precauciones de seguridad necesarias al trabajar con sistemas hidráulicos. ¡Utiliza esta información para optimizar tus proyectos y mejorar tu conocimiento en el campo de la hidráulica!
